基于智能儀表并具備現場總線特性的智能FCS計算機監控系統：智能儀表相當于現場總線系統中的各個控制單元，利用RS485作為現場通訊總線，采用智能BUS通訊協議，可在上位機上實現100%儀表功能操作如實時讀取測量值、給定值、設置參數、自動/手動無擾動切換、調整手動輸出值、啟動/運行/停止程序，并具備開關量輸入/輸出操作能力。由于自己掌握100%知識產權，又是開放式結構，所以系統價格非常低廉，具有極高的性能/價格比。
產品詳情：
采用智能BUS協議的智能儀表在9600波特率下能在40ms內向上位機傳送4個重要數據，比采用MODBUS協議的進口儀表速度高3-10倍以上，因此即使采用廉價的RS485通訊，智能FCS也具備如DCS或FF、PROFIDBUS等高價現場總線系統同等的使用效果，并可以組建大型系統，而不象通常進口儀表那樣只能應用于小型系統。RS485不僅價格低，還具備布線簡單、對通訊線要求低及通訊距離長等優點。
整個系統分為管理層、操作站和工業現場3個層級,也可只分操作站和工業現場兩個層級。 管理層可提供工廠領導瀏覽現場實時工況畫面，也可進行如使用權限、系統配置等高級設置；操作站供儀表班組和技術人員進行計算機實時監控；萬一計算機系統發生故障時，儀表操作人員可依傳統儀表使用方法直接操作儀表；工業現場提供各種控制信號，如模擬量輸入/輸出和開關量輸入/輸出至儀表。

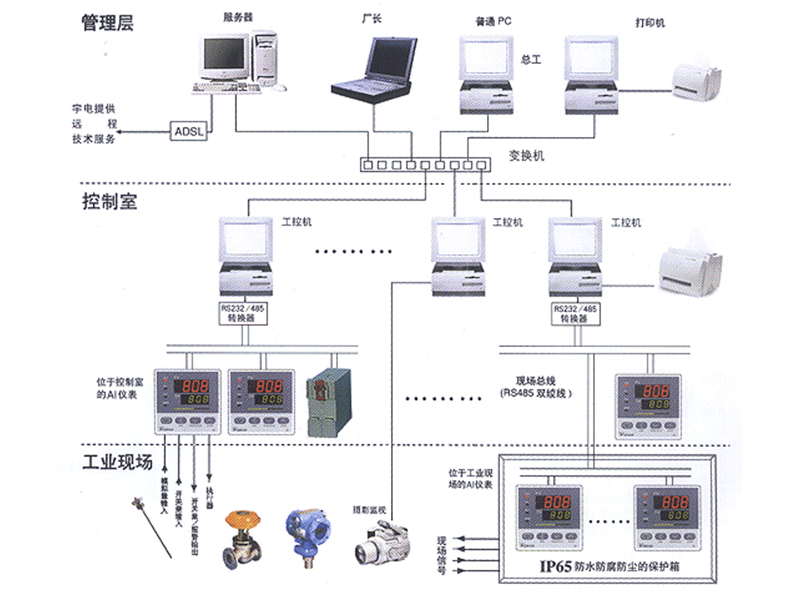

基于智能系列儀表的FCS計算機監控系統示意圖
系統組成
現場控制儀表：
智能FCS是基于智能系列儀表，利用RS485通訊接口和智能BUS協議與計算機通訊，智能系列儀表種類齊全，性能優異，可很好的適應各種工業現場溫度、壓力、流量、液位的測量與控制，并可以處理開關量信號的輸入與輸出。
操作站：
使用常用的WINDOWS操作系統個人計算機，如果計算機放在有空調的操作室內，可以用普通PC，如果放在干擾大，溫度高的工業現場，應采用工業級計算機。最新的進展是也可用WINDOWS CE的嵌入式操作系統的工業觸摸屏（平板電腦），它更適合現場操作。
組態軟件：
客戶可選擇多種商品組態軟件，如組態王、MCGS、華富、三維等公司產品，可提供組態服務，客戶也可根據需要自行組態，組態軟件能做出功能強大，畫面美觀的系統。全新開發的智能FCS網絡版軟件使用簡單，支持多機連網、具備流程圖（可設置動畫）、儀表屏、歷史記錄、實時記錄和打印功能，查詢數據方便性和記錄精確度遠優于無紙記錄儀。客戶也可自行設計軟件，可提供協議內容及技術支持。
RS232/RS485轉換器：
用于將計算機的RS232接口轉換為RS485接口，RS485具有連線簡單，通常2根線即可連接50-60臺儀表，通訊距離大于1.2Km，能可靠用于工業現場。
通訊連線：

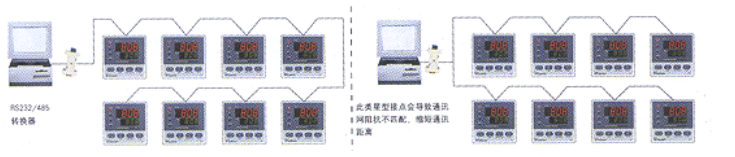

RS485接口應采用雙絞線連接，不能用電源花線、絞線或電話線連接，干擾很強的場合可用工業專用的帶屏蔽的雙絞線，但實際上多用價格便宜購買方便的5類或超5類的計算機網絡線，而且效果良好。目前的實際應用中，用9600波特率，采用廉價的5類雙絞線最長布線已達3000米。
解決方案
與DCS不同，智能FCS現場總線型計算機監控系統是一個完全開放式的系統，系統包括智能系列儀表（支持智能BUS協議）、監控軟件、計算機硬件、布線、現場技術支持及培訓等。即可提供其中全部服務，也可只提供儀表，由免費提供電話技術支持以協助客戶組成系統。
本著為客戶提供******解決方案的原則，公司與國內知名的組態王、MCGS、華富等多家組態軟件公司合作，優化智能系列儀表的驅動程序。并與組態王合作推出專門針對智能儀表的組態王專用版（只能連接智能儀表），價格遠低于其通用版，提供客戶超值選擇。又在自行開發的智能FCS單機版軟件基礎上，全新推出智能FCS網絡版軟件，其功能強大，支持多機連網及帶動畫的流程圖畫面，是客戶的又一******選擇，其主要功能特點如下：
· 全中文可視化組態界面，使用方便、靈活；完善的中文在線幫助系統和詳細的多媒體教程可幫助您快速學習和使用組態系統的各種功能。
· 真正的32位程序，支持多任務、多線程，運行于WIN98/95NT平臺，多種工控現場的靡練，使系統運行更加穩定、可靠。
· 提供近多種圖符及各種工業用標準元件。用戶還可置入JPG和BMP圖形文件，使您的監控窗口更加逼真，更加美觀。
· 支持ActiveX控件，包括溫控曲線、計劃曲線、實時曲線、歷史曲線、XY曲線、實時報表、歷史報表、配方管理、數據庫瀏覽統計等眾多構件。
· 完整實現ODBC接口，可與SQLServer、Access等主要數據庫相連?？蓪崿F(xiàn)各種復雜的報表，并以不同方式增加、刪除數據庫中的記錄。
· 實現了遠程調試、診斷及數據采集。能進行遠程監控看到現場情況，并能進行操作。
· 提供安全密碼機制。
· 連網功能可以讓領導隨時隨地瀏覽現場的情況，觀察各種數據、曲線和動畫顯示。為您大大降低系統升級和日常維護成本。
